Câblage

Sélectionner des câbles trop fins et de mauvais fusibles ou disjoncteurs (ou les omettre) peut endommager votre équipement et provoquer un incendie ! Si vous n'êtes pas sûr de ce que vous faites, demandez à un.e professionnel.le de vous aider à choisir les bonnes tailles de câbles, les bons fusibles ou les bons disjoncteurs !

Les électrons voyagent dans les câbles comme l'eau dans les tuyaux. Il existe différents câbles pour différentes applications. Voici les différentes caractéristiques :

La propriété la plus importante. Lorsqu'un câble est trop fin pour le courant électrique qui le traverse, il peut surchauffer, voire prendre feu.

Plus court, c'est mieux ! Un câble plus court perd moins de l'énergie qui le traverse. Plus il est long, plus il doit être épais.

Le diamètre du fil est mesuré en AWG (American Wire Gauge). Plus le chiffre est élevé, plus le câble est fin.

Vous pouvez utiliser le tableau ci-dessous pour calculer la taille de câble nécessaire :

Source : https://www.bluesea.com/resources/1437

L'âme métallique d'un câble est faite de cuivre (meilleur) ou d'aluminium (moins cher). L'isolation en plastique empêche les courts-circuits et les blessures par choc électrique pour l'utilisateur.

Les câbles pour panneaux solaires utilisent un revêtement plastique spécial qui ne se dégrade pas à la lumière directe du soleil.

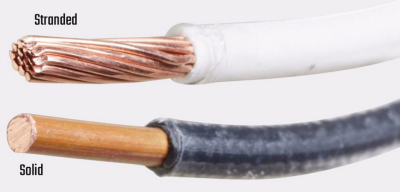

• Le fil solide est moins cher et plus rigide. Les mouvements ou les vibrations, comme ceux qui se produisent dans une voiture ou un bateau, peuvent le faire rompre et provoquer un incendie. C'est pourquoi ce type de câble ne doit être utilisé que dans les bâtiments.
• Les câbles multibrins sont plus flexibles et conviennent aux applications mobiles.

.

Les connecteurs sont nécessaires pour connecter en toute sécurité les câbles à des appareils tels que les batteries et les panneaux solaires.

Les connecteurs à sertir existent dans une variété de formes, de tailles et de qualités. Ils fonctionnent en serrant un tube métallique, en maintenant le câble en place et en créant une connexion électrique. On peut trouver des outils et des kits spécialisés dans la plupart des quincailleries. Les connecteurs en forme d'anneau sont souvent utilisés pour se connecter aux bornes de la batterie.

Vidéo : Comment sertir des connecteurs

Les connecteurs MC4 sont les connecteurs standard pour les panneaux solaires. Ils sont étanches et résistants aux UV.

Des kits contenant les connecteurs et un outil de sertissage spécial peuvent être trouvés en ligne, afin que vous puissiez assembler un câble pour connecter le panneau au régulateur de charge. Une solution plus simple consiste à acheter un câble d'extension MC4.

Les disjoncteurs et les fusibles brûlent ou se déclenchent lorsque le courant électrique atteint des niveaux dangereux. Ils sont importants pour protéger les batteries et les autres équipements qui seront endommagés par un courant trop élevé, et même pour éviter que les câbles ne prennent feu.
